Sedia payung sebelum hujan. Matikan dulu deh, sebelum kena petir




A. LATAR BELAKANG

Ruang server yang bersisi banyak perangkat komputer, swicth-hub, dll. Seking kali rusak disebabkan sambaran petir atau pun listrik yang tiba - tiba padam. Bogor kota hujan seringkali di tiap hari selalu hujan. Oleh karena itu banyak nya perangkat yang sudah rusak saya jadi dapet ide untuk membuat perangkat control dan monitor berbasis Iot (Internet of Things). Yang bisa mematikan perangkat dari jauh tanpa mesti masuk ke ruang server. Juga memonitor suhu, tegangan / kapasitas aki UPS

B. TUJUAN DIBUAT ALAT

Setelah saya berhasil membuat alat ini saya jadi bisa mematikan jadi jarak jauh tanpa mesti harus masuk ke ruang server terlebih dahulu.

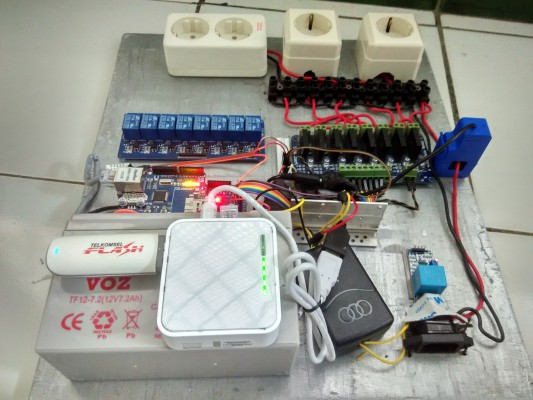

C. BOM (Bill of Material)

  • Arduino Mega
  • Ethernet Module
  • Jumper
  • Power Supply / Pengisian Battery Aki
  • Battery 12V
  • TPLINK Router 3G
  • Jemper
  • DHT22
  • Solid State Relay
  • Motor Servo Kecil

D. CARA KERJA

Ada server cloud yang saya pakai pertama Blynk.cc untuk server cloud IOt control solid state, dengan aplikasi sudah tersedia di playstore, yang kedua saya gunakan server Geeknesia untuk monitor perangkat apa saja yang hidup, monitor suhu, monitor kapasitas aki

Untuk menghidupkan alat ini saya gunakan Battery / Aki berkapsitas 7Ah dengan power supply sebagian alat pengisian battery nya.

Power dari battery, dengan tegangan 12V untuk menghidupkan Arduino, kemudian saya Step down ke 5V untuk power sensor dan motor servo

DHT22 untuk me-monitor suhu rungan dan kelembabnya

SolidStateRelay sebagain saklar elektrik terhadap perangkat - perangkat yang ada di ruangan server
