Smart lock using ESP8266 control via smartphone



//
Posted on November 12, 2015 at 4:50 PM

//

Ini adalah smart lock door yang dapat diakses melalui smartphone(android), mengatasi masalah ketinggalan kunci.




I. OVERVIEW PROYEK

Tingginya tingkat kriminalitas memungkinkan penghuni rumah tinggal untuk melakukan apa saja agar rumah tempat tinggal mereka tetap aman. Pelaku tindak kriminal tidak segan - segan untuk melakukan tindak pencurian pada rumah tinggal. Namun demikian, faktor kesalahan dari penghuni rumah pun dapat memungkinkan terjadinya tindak kriminal seperti lupa mengunci pintu atau kunci tetap menggantung. Lupa merupakan hal yang wajar bagi setiap manusia, tetapi alangkah baiknya harus tetap berjaga - jaga dan mencegah terhadap segala kemungkinan yang akan terjadi. Hal tersebut harus diperhatikan dengan baik agar kemungkinan - kemungkinan yang tidak diinginkan tidak akan terjadi dan harus dapat selalu di “control” oleh penghuni rumah. Kami membuat ide menggunakan ESP 8266 yang digunakan untuk dapat mengunci pintu dengan menggunakan smartphone, juga dapat menunjukkan apakah pintu sudah dikunci atau belum serta dapat membunyikan alarm bila pintu terbuka secara paksaan oleh pihak-pihak yang tidak bertanggung jawab.

II. TUJUAN PROYEK

  1. Sebagai syarat untuk mengikuti lomba IOT Innovation Challenge

  2. Menuangkan ide dan menambah keterampilan kami dalam mengaplikasikan konsep Internet of Things

  3. Mengatasi lupa atau ketinggalan kunci.

  4. Mempermudah dalam mengunci dan membuka pintu.

  5. Agar tetap terawasi oleh penghuni itu sendiri.

  6. Memberikan peringatan atau pemberitahuan jika pintu ada yang membuka atau dipaksa dibuka.



III. METODOLOGI

1.       Alat dan Bahan

  • ESP 8266

  • Solenoid Door Lock Seri XG-03

  • Smartphone Android

  • Jumper

  • Active Buzzer Alarm Module

  • Resistor

  • Kapasitor

  • Transistor

  • Breadboard

  • Batere Lipo 2S 1000mAh

  • Solar system hardware

2.       Cara kerja

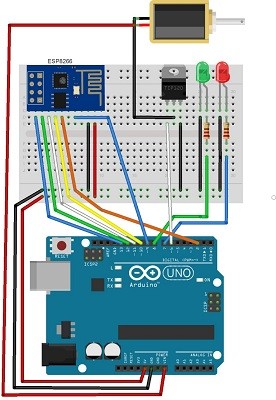

Siapkan ESP8266 yang telah diatur sebagai access point sehingga smartphone android dapat terhubung dengan ESP8266 tersebut. Dengan ESP8266 dapat menerima input dari smartphone android sehingga dapat membuka kunci pintu. Pada aplikasi android terdapat mode 1 dan 0 untuk membuka dan mengunci pintu serta terdapat notifikasi bahwa pintu terkunci atau terbuka.  ESP8266 disambungkan dengan ke modul solenoid door lock untuk melakukan pembukaan pintu.

IV. TIME FRAME

Eksperimen rangkaian: 2 hari

Pengerjaan rangkaian : 2 hari

Programing Android : 7 hari

Pengujian : 1 hari

Pengujian akhir : 1 hari



V. BUDGET

    1 X ESP8266 = 1 X 88.000 = 88.000

    1 X Solenoid Door Lock Seri XG-03 = 1 X 125.000 = 125.000

    1 X Jumper, Resistor & Kapasitor = 1 X 20.000 = 20.000

    1 X Active Buzzer Alarm Module = 1 X 50.000 = 50.000

    1 X Batere Lipo 2S 1000mAh = 1 X 200.000 = 200.000

    1 X Solar System Hardware = 1 X 100.000 = 100.000

    Total : Rp. 583.000
