Bluino-ONE



Belajar dan bermain Arduino menjadi lebih mudah bersama Bluino dan Android




Bluino merupakan embedded system berbasis Arduino Uno yang telah ditambahkan modul Bluetooth HC05 kedalamnya sehingga menjadikan Bluino-ONE dapat diprogram secara wireless menggunakan Laptop (Arduino software) atau menggunakan Android Devices (Bluino Loader).





Spesifikasi Hardware:

Bluino-ONE memiliki bentuk dan susunan pin yang sama seperti Arduino Uno, sehingga banyak perangkat Shield Arduino yang dapat dipasangkan diatas Bluino-ONE,  seperti shield motor, shield LCD, shield breadboard, shield 7 segment, shield relay dan banyak shield lainnya.

Socket micro USB berfungsi hanya sebagai line power 5V, tidak berfungsi sebagai line programming. Programing hanya dapat dilakukan melalui koneksi Bluetooth. Indikator Led Biru akan berkedip ketika Bluino-ONE sedang diprogram atau terhubung dengan perangkat Bluetooth (Laptop/Android). Jumper SMD pada posisi defaultnya terhubung untuk mengaktifkan auto reset ketika mode programming.



Microcontroller                :  Atmega328 (TQFP)
Communication               :  Bluetooth HC-05
Operating Voltage           :  5V
Digital I/O Pin                 :  12 (dengan 6 dapat berfungsi sebagai PWM output)
DC Current per I/O pin     :  40mA
Flash Memory                :  32KB (Atmega328) dimana 0.5KB digunakan oleh bootloader
SRAM                            :  2KB (Atmega328)
EEPROM                       :  KB (Atmega328)
Clock Speed                   :  16Mhz
Panjang                          :  72mm
Lebar                              :  54mm
Berat                              :  5gr



Pemrograman:

Untuk memasukan sketch/code program ke dalam board Arduino Uno, buatlah sketch pada aplikasi Arduino IDE di laptop kemudian hubungkan Arduino dengan laptop memakai kabel USB, dan lakukan upload.



Dengan Bluino-ONE hal ini menjadi sangat mudah dan praktis. Ketika proses pemrogaman, cukup menghubungkan Bluino one dengan power 5V dimana saja, buatlah sketch/code program bisa dari laptop melalui aplikasi Arduino IDE ataupun dari Android melalui aplikasi Bluino Loader, dan klik upload, maka sketch/code program akan terkirim melalui Bluetooth.





Aplikasi Pemrograman:

Software untuk programing Bluino-ONE melalui laptop bisa kamu download Arduino software, dan ikuti langkah demi langkah cara instalasinya. Untuk aplikasi programing Bluino-ONE melalui Android bisa kamu download Bluino Loader dari playstore. Cara menggunakan Bluino Loader bisa kamu ikuti petunjuk disini

Project yang dapat dibuat oleh Bluino-ONE:

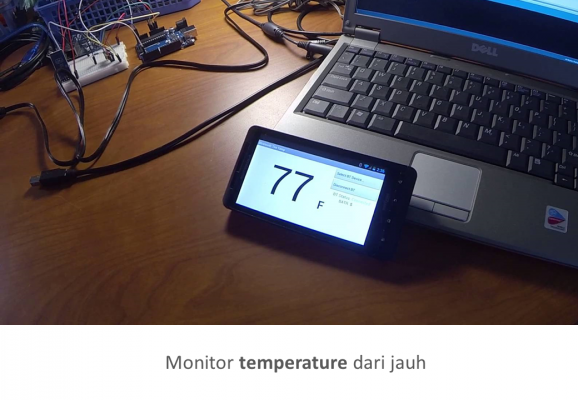

Bluino-ONE dapat melakukan semua hal yang dapat dilakukan oleh Arduino Uno, cukup banyak tutorial yang dapat kamu peroleh dari  internet tentang cara membuat project - project menarik dengan Arduino. Dengan adanya modul Bluetooth, maka Bluino-ONE memiliki kelebihan yaitu dapat diprogram / berkomunikasi dengan device lainnya melalui Bluetooth.









Timeline Project:





FAQ:

  • Apakah Bluino one sama seperti Arduino?
    Ya, sama seperti Arduino karena pada dasarnya Bluino one adalah modifikasi Arduino Uno yang ditambahkan Bluetooth HC05.
  • Apakah bisa memprogram Bluino one melalui USB?
    Tidak bisa, Soket mikro usb hanya berfungsi sebagai jalur power 5V saja.
  • Apakah nama hardware Bluino-ONE#01 yang terdeksi ketika pairing dapat dirubah?
    Ya, Dapat dirubah namanya sesuai dengan keinginan, segera akan ada tutorial cara merubahnya.
  • Apakah ada tutorial basic untuk belajar Bluino one?
    Ya, dalam waktu dekat akan dibuatkan tutorial basic untuk penggunaan Starter Kit Bluino.
