Employee Attendance For Smart Office



//
Posted on November 15, 2015 at 7:07 AM

//

alat ini digunakan untuk mempermudah suatu organisasi, institusi, maupun pemerintahan untuk mempermudah proses pendataan.




Latar Belakang Pemilihan Judul:

Dengan semakin maraknya IoT (Internet of Things) semakin mempermudah pekerjaan manusia, ditambah lagi sekarang dengan maraknya smartphone, hampir sebagian besar manusia menggunakannya. dengan adanya hal itu membuat saya terinspirasi untuk membangun suatu sarana dimana agar mempermudah dalam pendataan ataupun absensi dalam suatu organisasi, institusi, kantor, maupun di pemerintahan. dengan memanfaatkan teknologi mikrokontroler yang dapat terintegrasi dengan smartphone, sehingga dapat mendeteksi orang yang hadir pada suatu acara ataupun masuk kerja maupun sekolah.

Diagram Alir Kerja Alat :

Ket : Ketika anda membuka aplikasi maka anda akan disuruh mengaktifkan bluetooth pada smartphone anda (dapat mengaktifkan dimana saja "sebelum masuk ruangan"), ketika anda masuk smartphone akan terintegrasi dengan alat di suatu ruangan, setelah anda terkoneksi maka hp anda akan berbunyi itu tandanya anda telah terverifikasi oleh alat, setelah terverifikasi data NIK atau NIM anda akan dikirim oleh smartphone ke internet, dengan demikian anda akan tercatat di web dengan status hadir.

Komponen atau Alat yang Digunakan :

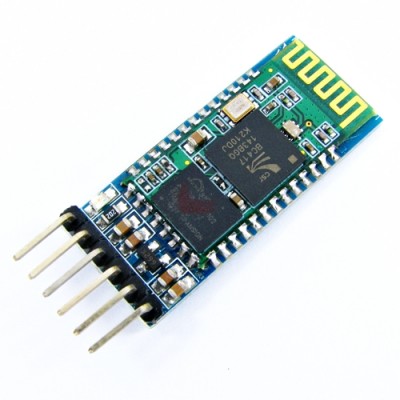

  1. modul bluetooth HC-05
  2. IC Atmega 8535
  3. Resistor 4K7
  4. Power Supply 5 V
  5. HP SmartPhone yang telah terpasang Applikasinya.

Spesifikasi Alat :

  1. Tegangan : 3.3 V - 5 V
  2. Arus : 300mA
  3. Jarak Bluetooth tanpa Hambatan dapat mencapai 10 meter
  4. Untuk proses verifikasi dilakukan secara 1 per 1 karena bluetooth tidak dapat broadcast

Bahasa Programan yang Digunakan :

  • Basic

Skematik Rangkaian :

Desain Aplikasi yang telah di coba :
